EFXカーボングリップ(その3)

今回は3.75インチのセパレートグリップについて紹介したいと思います。

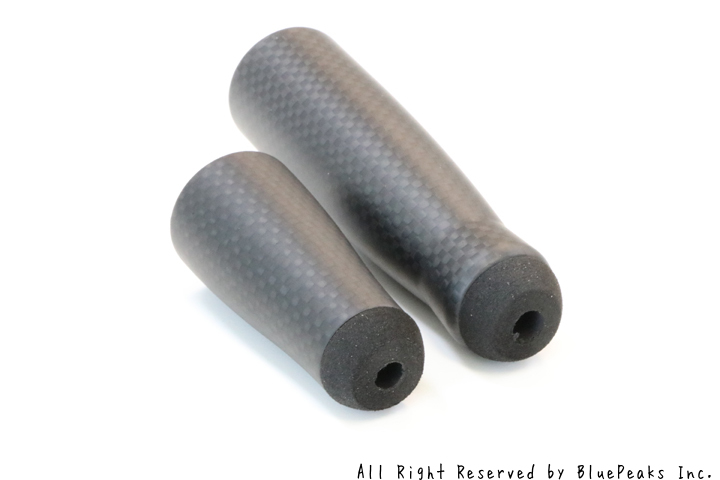

3.75インチ1Kセパレートカーボングリップ(1KEFXG3.75-2.0)
3.75インチ3Kセパレートカーボングリップ(3KEFXG3.75-2.0)
まず、3.75インチと言っているのはフロント部分(写真右)の長さになります。

ミリ換算で約95mmです。

これにEVA製のトリムキャップが付きますので、トリムキャップまで含めると全長は約100mmになります。


13インチ同様、このパーツもカットによる調整を想定に含めていてフロント部分は約1インチまで許容範囲としています。

まとめると

全長:95mm(トリムキャップまで含めると100mm)
最大外径:27.5mm
最小外径:22mm
最小内径:20mm

調整可能範囲(メーカー推奨値):25mm以内
標準グリップ長(トリムキャップまで):100mm
最短グリップ長(トリムキャップまで):75mm


リアは全長が2.125(1/8)インチで、ミリ換算で約53mmです。
これにEVAのトリムキャップとエンドキャップが付きますので、全てを含めると全長約72mmになります。

これも調整可能なパーツで、範囲は1/2インチまで、約12mmまでとなります。

なので、グリップ全体で見ると、標準72mm、最短60mmのパーツとなります。

まとめると、

標準全長:53mm(トリムキャップまで含めると72mm)
最大外径:27.1mm
最小外径:20mm
最小内径:19mm

調整可能範囲(メーカー推奨値):フロントエンドから12mm以内
標準グリップ長(トリムキャップからエンドキャップまで):72mm
最短グリップ長(トリムキャップからエンドキャップまで):60mm

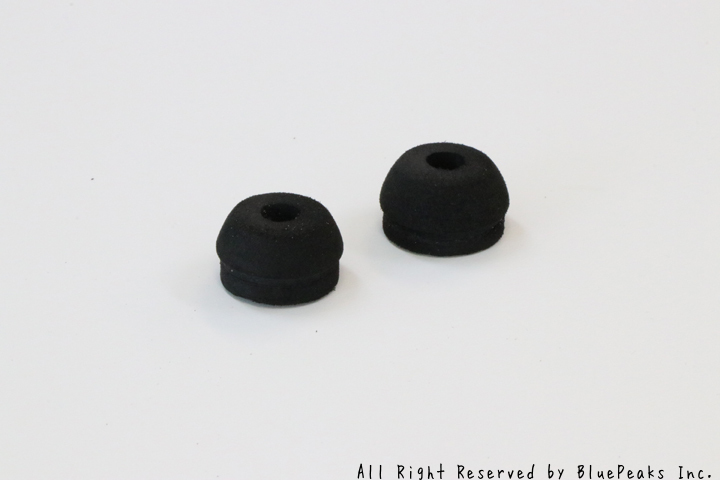

最後に、フロントにもリアにもEVAのトリムキャップが付いていますが、工場出荷時に空いている穴の内径は、双方とも約7mmとなります。

ただし、これは本日現在の製品で確認した内径となりますので、今後、事前の告知なく、変更となる可能性があることを加味頂いた上、参考として下さい(まぁまぁフレキシブルに変えてきますので、ご注意下さい)

とまぁ、だいたいこんなところです。

現在、明日の公開に向けて、こうしたデータをウェブにまとめておりますので、もう少々お待ち下さい。


by bluepeaks | 2020-04-30 16:55 | パーツ
