ブランクの製造プロセス(その2)

ビルディング作業に追われる毎日で随分とブログ更新から遠ざかってしまいましたが、製造プロセスその2です。

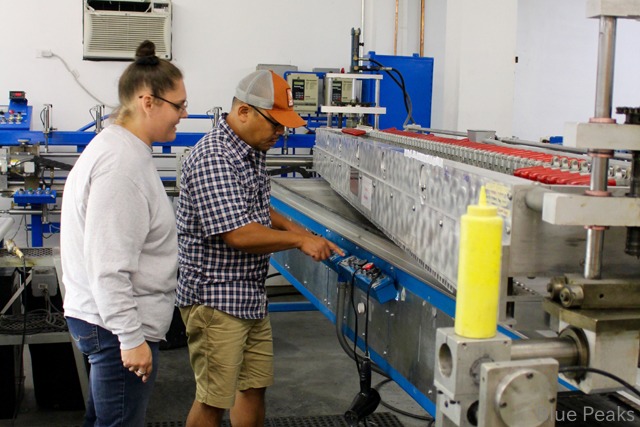

マンドレル(芯)にカットしたカーボンシートを仮付けする「タッキング」が終わったら次はローリング。それがこの図です。作業しているのはなんちゃってインターンの僕なんですが、これがノースフォークコンポジットが誇るローリングマシン(因みに似てるかも知れませんが、隣にいる女性は妹ではありません)。



このローリングマシン自体、ゲイリーがゼロからデザインしたもので、言って見ればゲイリーの40年間の積み重ねが詰まったもの。このように全て油圧で制御されていてテーブルのリフトアップからロールまで全てボタン操作。



因みにフツーのローリングマシンがこれ。



こちらはゴルフクラブのシャフトとか、オールのシャフトとか、そんな感じのあんまりテーパーが付いてないものを作る際に利用していたらしい・・・

っていうか、思いっきり埃かぶっちゃってますけど。

もう全然違うでしょ。
ホント工作機械レベルで見ても圧倒的な差です。

で、ローリングが終わったら次は旋盤でセロファンを巻き付けていくんですが・・・



「何でセロファンを巻きつけるの?」と言うと、加圧するためなんですが、いきなり「加圧」って言われてもチンプンカンプンだと思うので、順を追って説明すると・・・

カーボンは加熱により膨張します。一方のセロファンは加熱により収縮します。この熱に対して全く異なる特性を利用して、膨張しようとするカーボンを、収縮するセロファンでさながら抑え込み、圧を生み出して、その圧を利用して、炭素繊維と樹脂を結合させる訳です。良く言われる「焼き」は、言葉こそ「焼き」だったり、英語で言えば"bake(ベイク)"なんですが、目的はあくまでもこの圧を生み出すためなんですね。

因みに、性質異なる複数の物質の「結合」を英語ではコンポジットと言います。そうつまり、ノースフォークコンポジットのコアとなるテクノロジーは、炭素繊維と樹脂の結合技術にこそある、という訳です。

とかく40トンカーボンだとか、ナノレジンだとか、目新しい素材にばかり目が向きがちですけど(それはそれでわかりますけど)、実は、それと同じくらいセロファンも大事な仕事をしているんです。なぜなら、詰まるところセロファンが炭素繊維と樹脂を圧して、両者を結合させている訳ですから・・・

ということで、そんな大切なセロファンをノースフォークコンポジットでは、カーボンの素材や樹脂の種類、ブランクのテーパーなど(急なテーパーと緩いテーパーではセロファンの巻き方も変えています)に応じて、収縮率の異なるセロファンを使い分け、かつ、巻きのピッチを変えたりしているんです。



まさに良質なカーボンロッド作りの影の立役者、と言えるかもしれません。

ということで、またまた長くなってきましたので、続きはその3で。
by bluepeaks | 2015-10-17 17:28 | ブランク
